نموذج رقم:
CSPVB
تطبيق:
منزل, صناعي, تجاري
مواصفة:
طبيعي
حزمة النقل:
تعبئة التصدير القياسية
تخصيص:
PV
القدرة الإنتاجية:
1000 ورقة/الشهر
رمز النظام المنسق:
8543709990

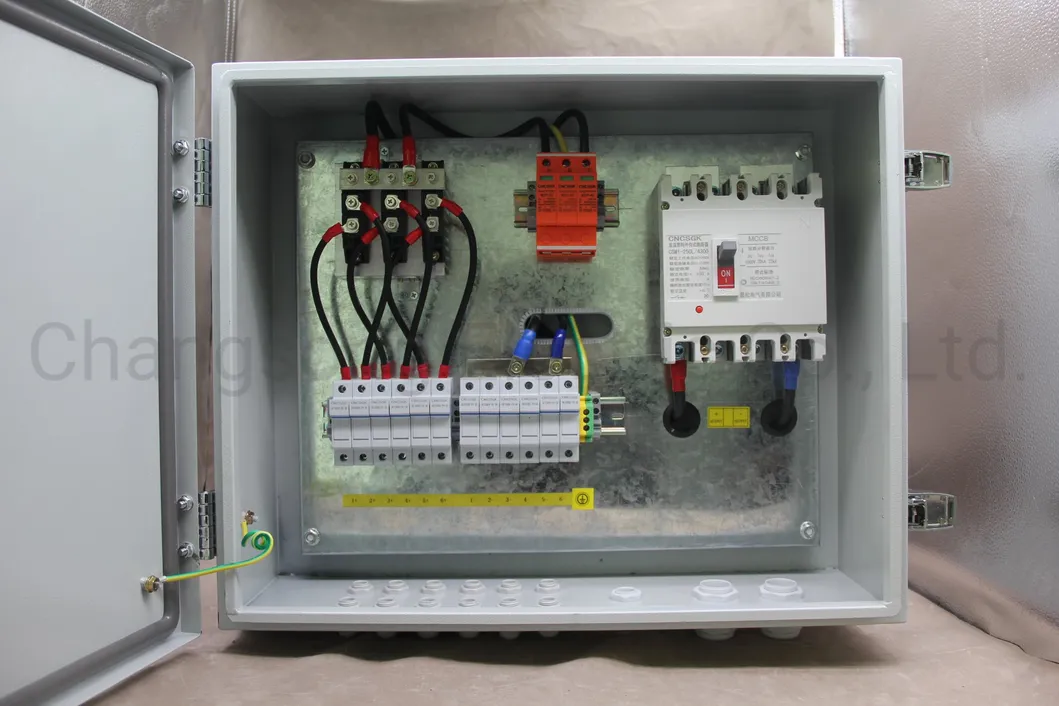

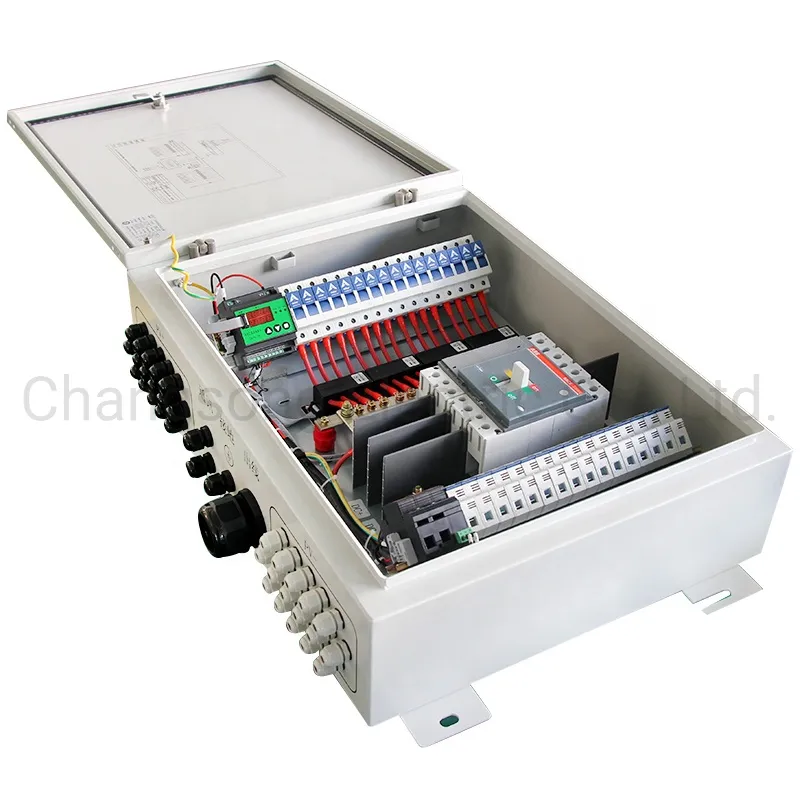

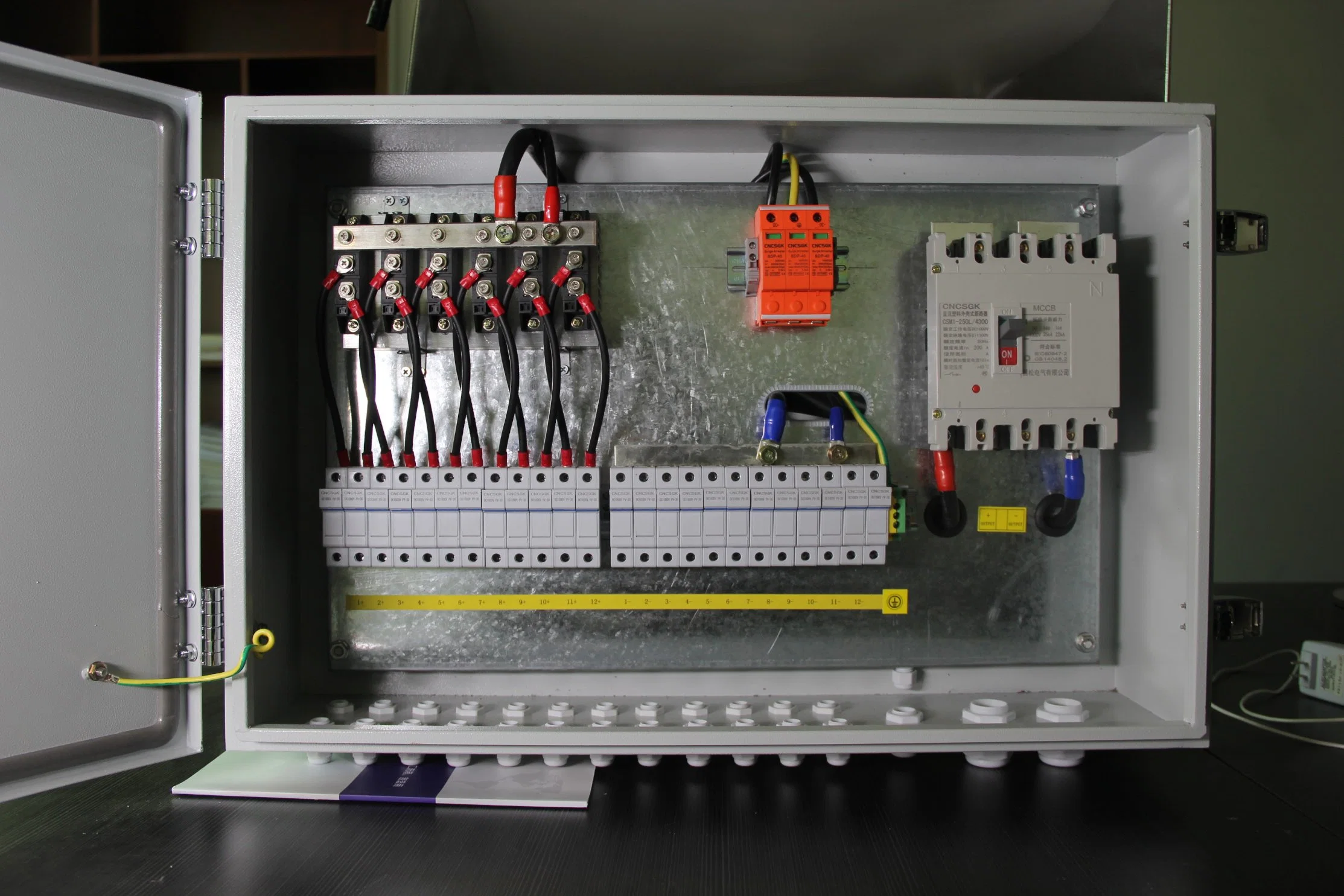

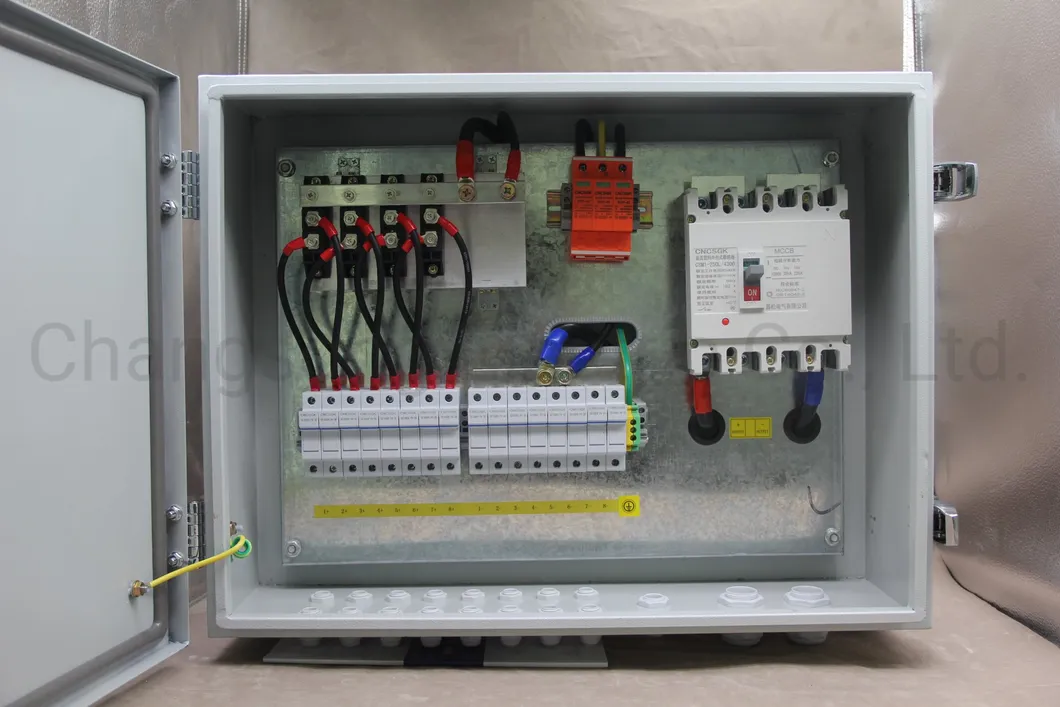

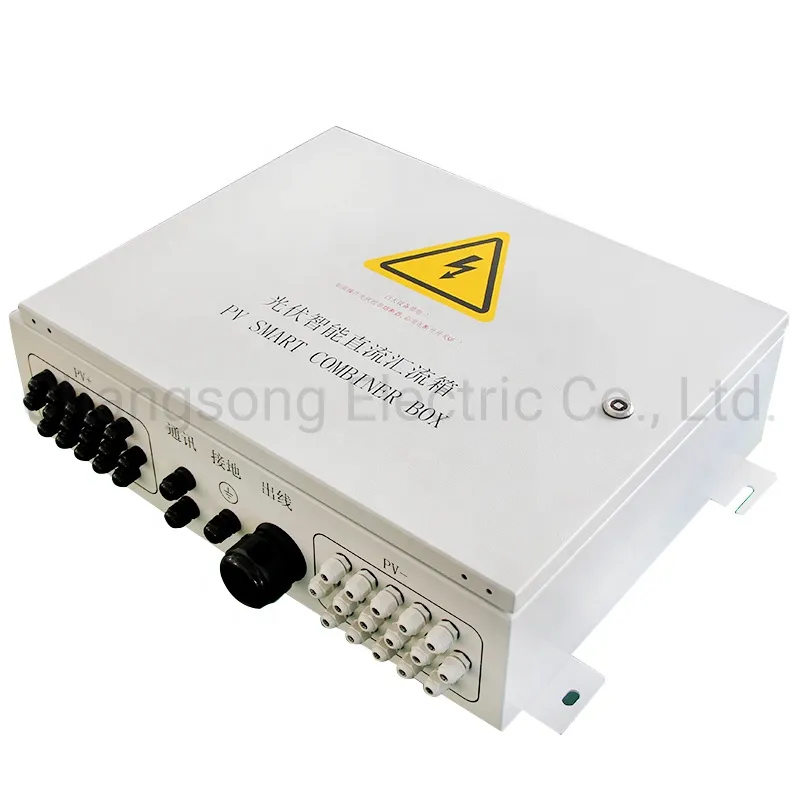

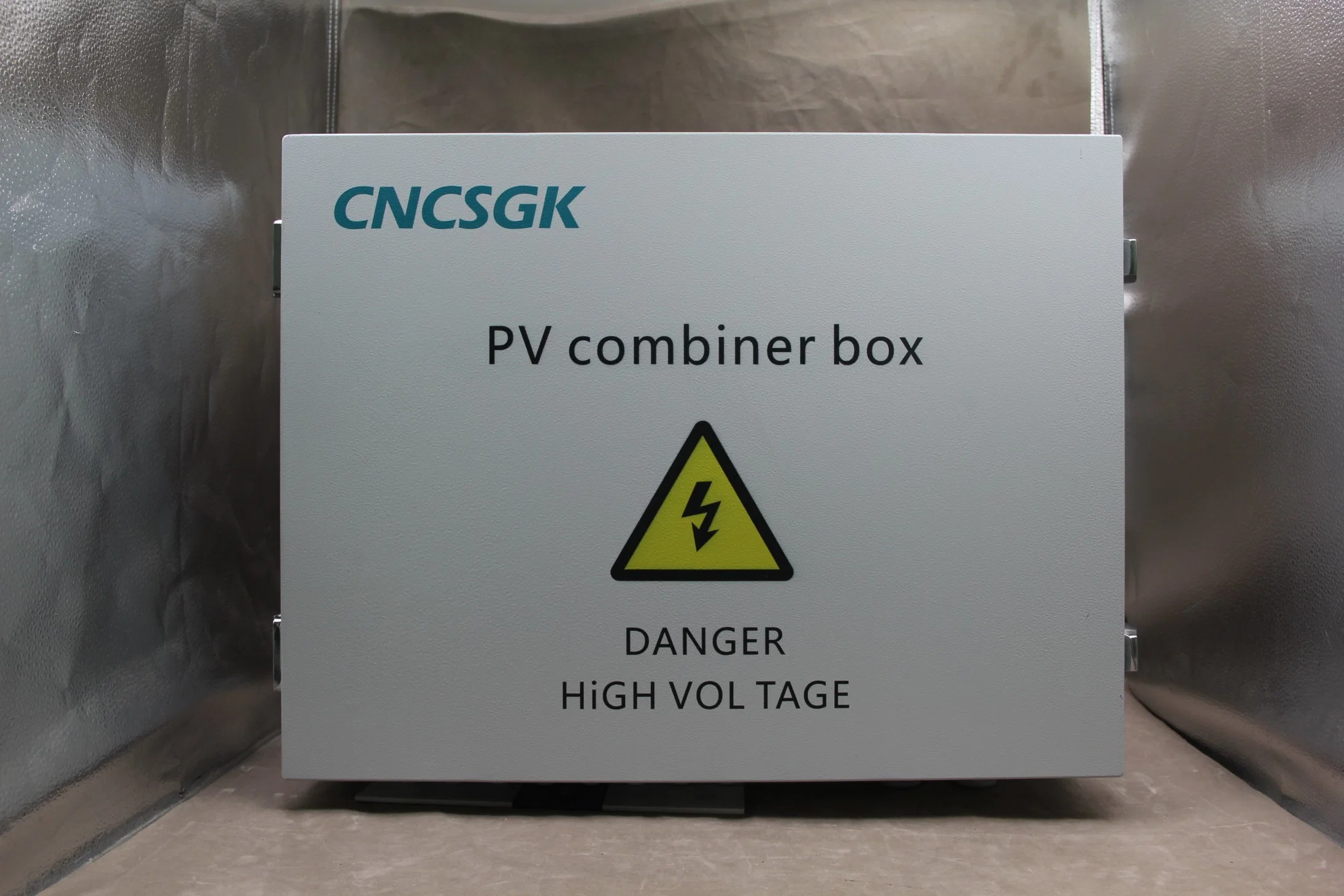

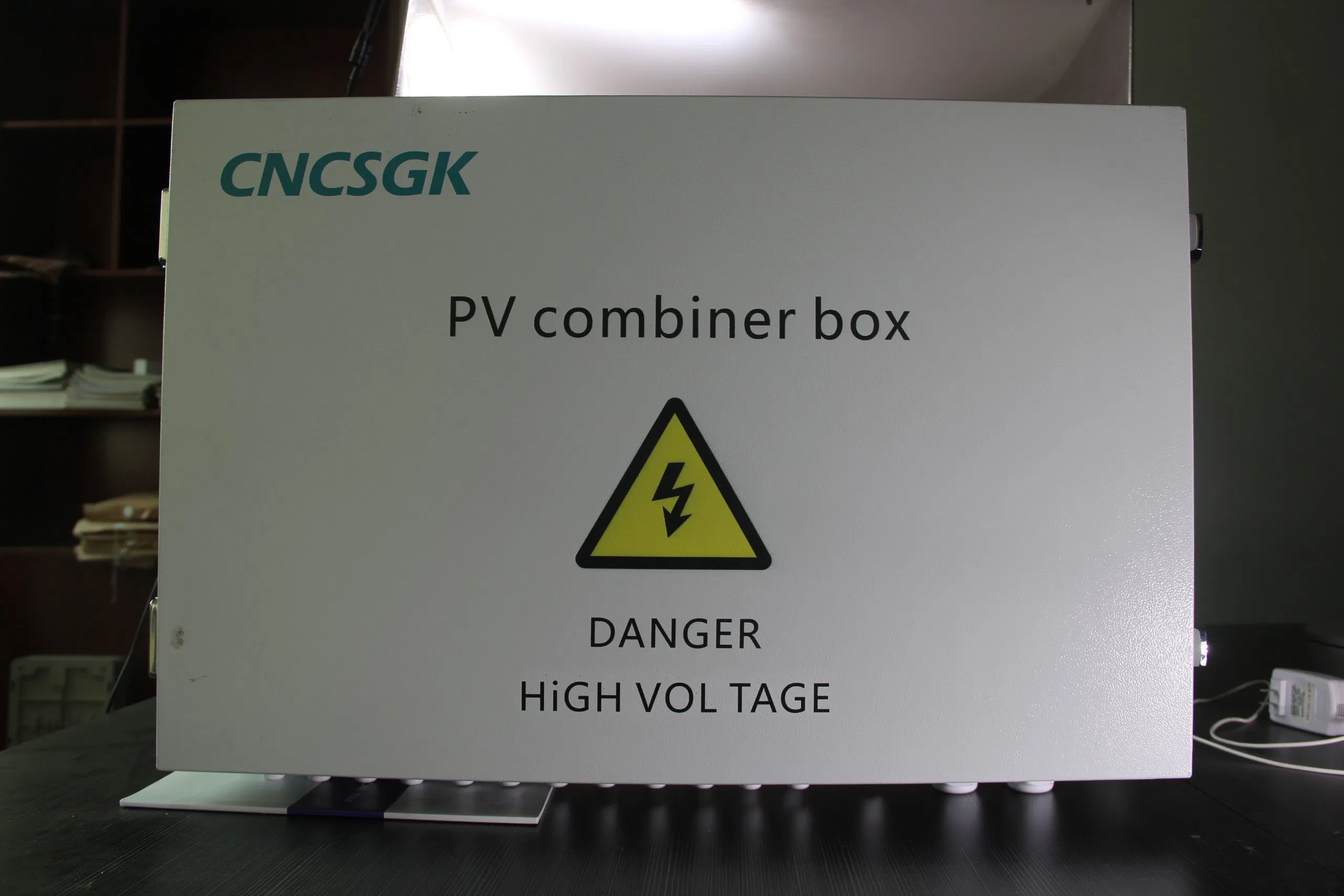

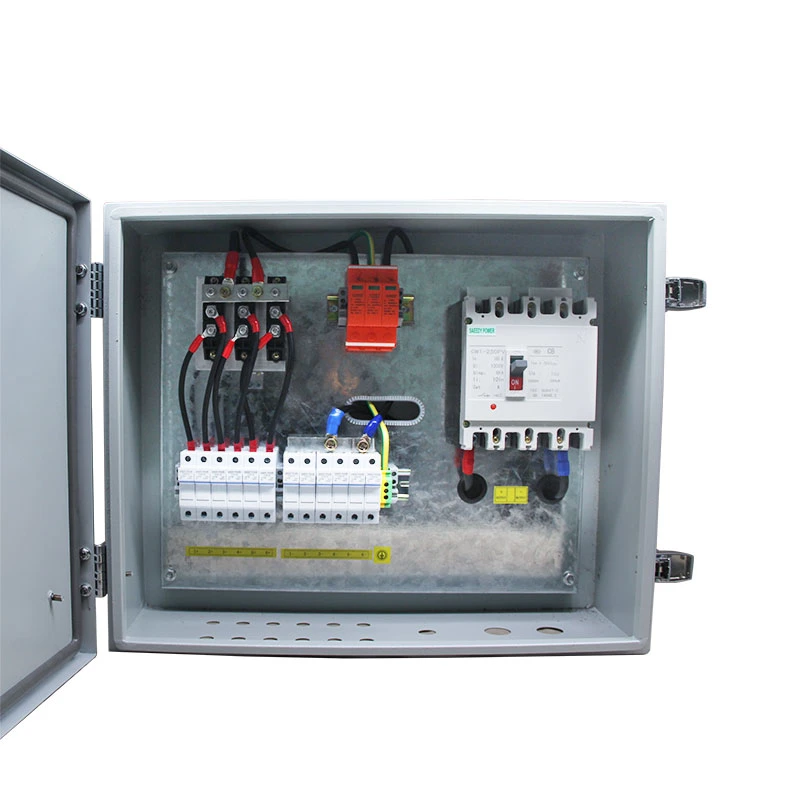

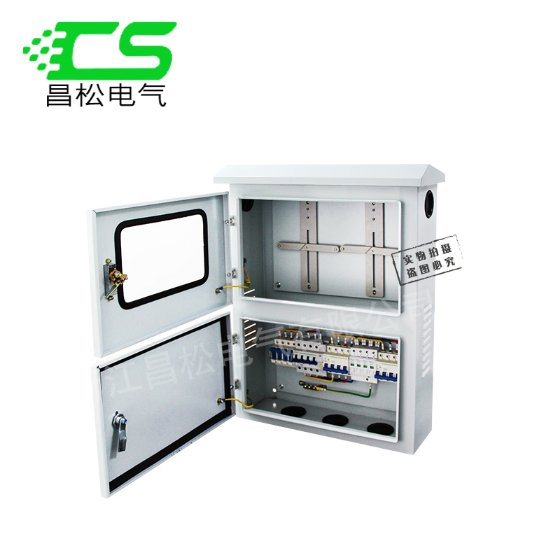

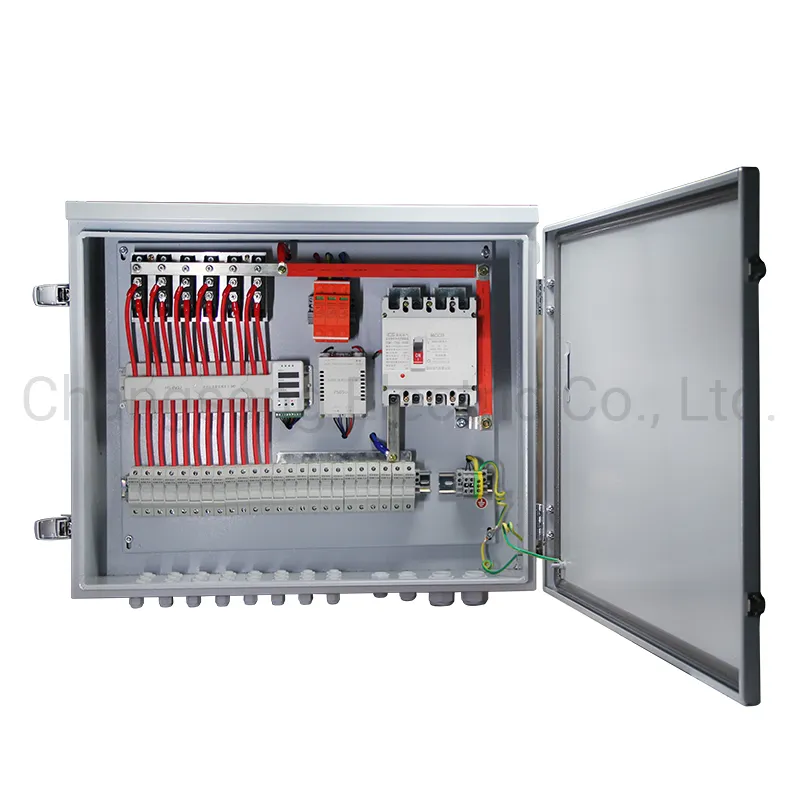

1-24 السلاسل مربع الحلقة PV Array مربع الحلقة مربع الملمع ملتقى الطاقة الشمسية صندوق
مربع مجموعة الفلطاضوئية لملحية ضوئية للنظام الشمسي الموجود على الشبكة مربع لمربع مجموعة اللوحات الكهروضوئية للنظام الشمسي خارج الشبكة لـ نظام المضخة الشمسية
1
في نظام الطاقة الشمسية، من أجل تقليل خط التوصيل، وسهولة الصيانة، وتقليل الفقد، وتحسين بنية النظام، وتحسين سلامة المواد وموثوقيتها، عادة ما يكون صندوق الفلطاضوئية المشترك في حاجة بين اللوحات الشمسية والمحول.
2
باستثناء وظيفة توصيل PV، يجب أن يكون لصندوق PC combiner أيضًا منع التيار العكسي، الحماية من التيار الزائد، الحماية من الجهد الزائد، الحماية من البرق، إلخ.
3
صندوق الملتصقات الكهروضوئية الذي نصنعه مجهز بكل الوظائف المذكورة أعلاه، مع تكوين مع محول شمسي على الشبكة/خارج الشبكة لتكوين مجموعة كاملة من أنظمة الطاقة الشمسية.
● التوافق مع المواصفات الفنية لـ CGC/GF002:2010، PV Array Junction Box
● الحد الأقصى المسموح به لعدد 24 لوحة سلاسل للتوصيل، الجهد الاسمي لكل سلسلة هو 10 أمبير، 15 أمبير كحد أقصى
● إجمالي تيار الخرج هو 250 أمبير، الحد الأقصى للجهد هو 1000 فولت تيار
● لكل سلسلة، حماية من المنصهرات عالية الجهد والحماية من منع التوصيل
● مزودة بحماية مانع الفولطية العالية PV فئة الحماية IP65
● دعم بروتوكول MODBUS-RTU لاتصال البيانات عن بُعد عبر منفذ RS485
الأسئلة الشائعة (FAQ)
ما هي الوظيفة الرئيسية لصندوق تجميع الفلطاضوئية (PV Combiner Box)؟
يعمل الصندوق على تجميع سلاسل الألواح الشمسية لتقليل خطوط التوصيل، وتوفير حماية متكاملة ضد التيار الزائد، والجهد الزائد، والصواعق، مما يسهل عملية الصيانة ويزيد سلامة النظام.
هل هذا الصندوق مناسب للتركيب الخارجي؟
نعم، الصندوق مصمم بمعيار حماية IP65، مما يجعله مقاوماً للغبار والماء ومناسباً تماماً للتركيب في البيئات الخارجية القاسية.
ما هو الحد الأقصى لعدد السلاسل التي يمكن توصيلها؟
يمكن لهذا الموديل استيعاب ما يصل إلى 24 سلسلة من الألواح الشمسية، مع حماية مستقلة لكل سلسلة عبر منصهرات عالية الجهد.
هل يدعم النظام المراقبة عن بعد؟
نعم، يتوفر كخيار إضافي وحدة مراقبة تدعم بروتوكول MODBUS-RTU عبر منفذ RS485، مما يسمح بمراقبة التيار والجهد وحالة القواطع عن بُعد.
ما هي أنواع الحماية التي يوفرها الصندوق ضد مخاطر الحريق؟
يحتوي الصندوق على وظيفة كشف القوس الكهربائي (Arc Detection) في دوائر التيار المستمر، حيث يقوم بإطلاق إنذار وقطع الدائرة فوراً عند اكتشاف أي قوس ضار لمنع حدوث حرائق.
ما هي المواد المستخدمة في تصنيع هيكل الصندوق؟
يتم تصنيع الصندوق من مواد متينة عالية الجودة تشمل الفولاذ المجلفن على الساخن، أو الفولاذ المقاوم للصدأ، أو الألواح المدرفلة على البارد لضمان طول العمر الافتراضي.
