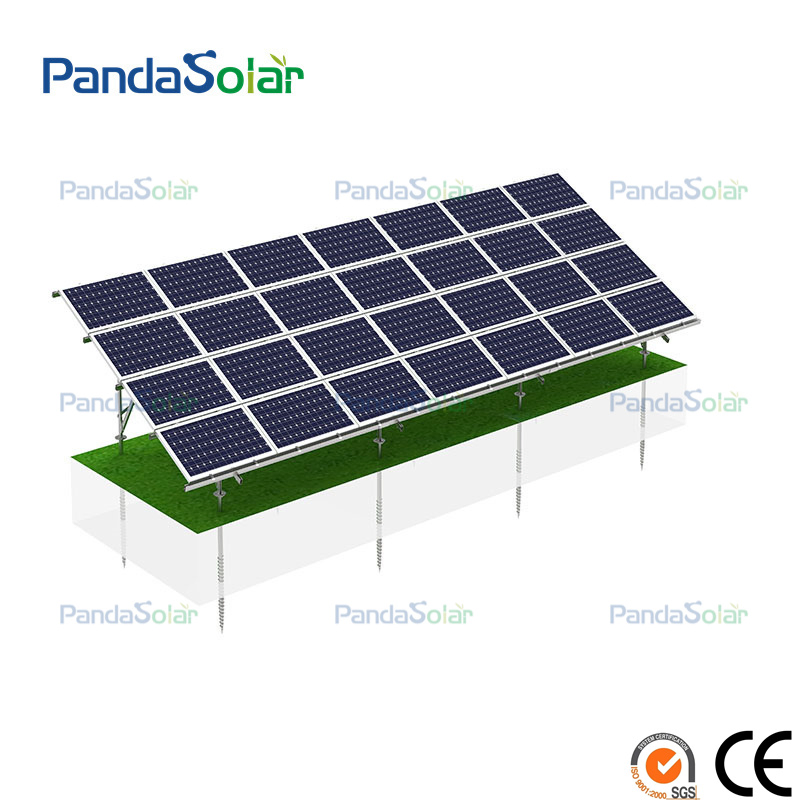

حول نظام الإطار الخاص بالهيكل الشمسي الموضوع على حامل، يتم تغميسة الشمس الساخنة:

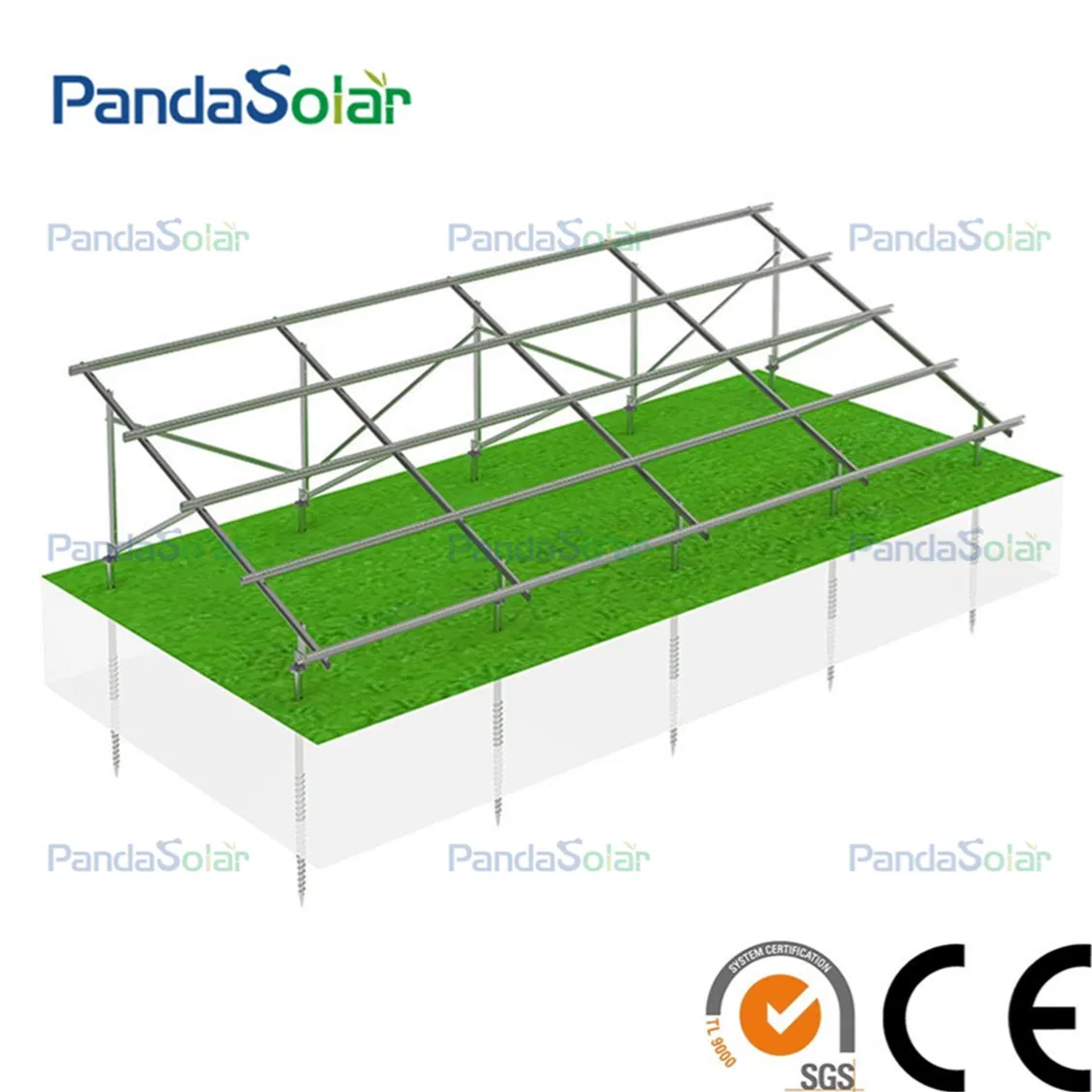

GM3 هو تصميم البنية الأرضية الشمسية HDG التي تم تطويرها بالكامل من الصلب المغلفنة الساخنة. يبلغ سمك الجلفنة عند انخفاض الحرارة 80 ميكرومتر، وهو ما يفي بالظروف البيئية لمعظم البلدان. يحتوي الإطار الهيكلي على صفوف متواصلة من الفتحات، ومعدل تحمل أخطاء التثبيت كبير، والتركيب بسيط ويقلل من تكلفة البناء بشكل كبير. يستخدم نظام التركيب عادة أساس البرغي الأرضي، الذي يبلغ ارتفاعه 1200 مم إلى 2000 مم لتلبية الظروف الجيولوجية المختلفة.
الميزات الهيكلية:

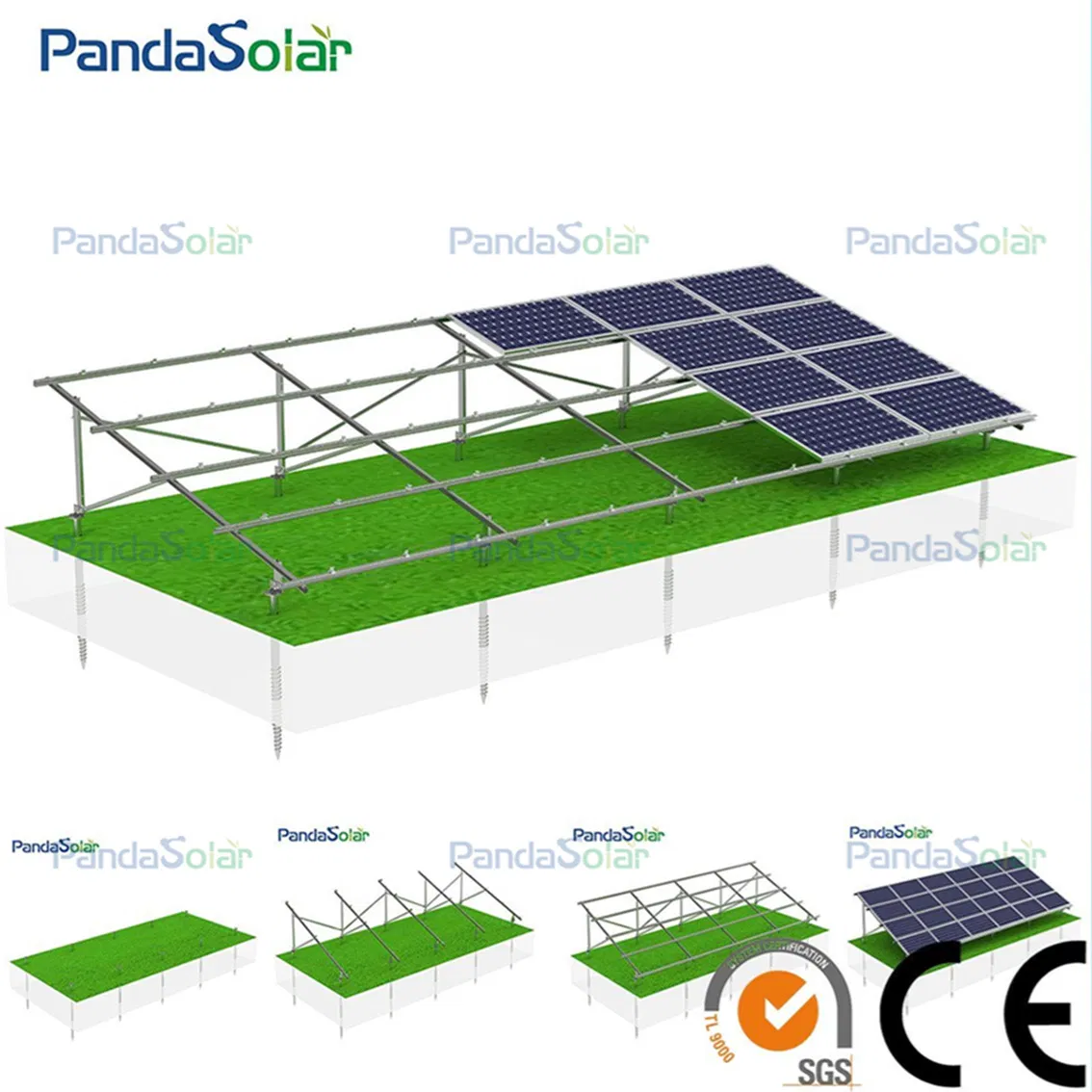

مخطط التركيب:

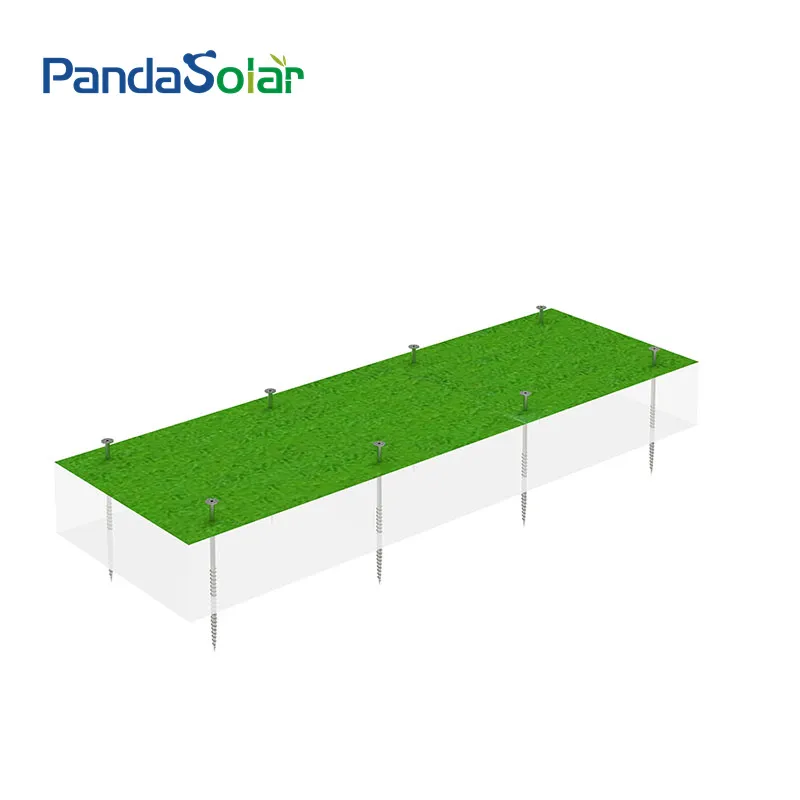

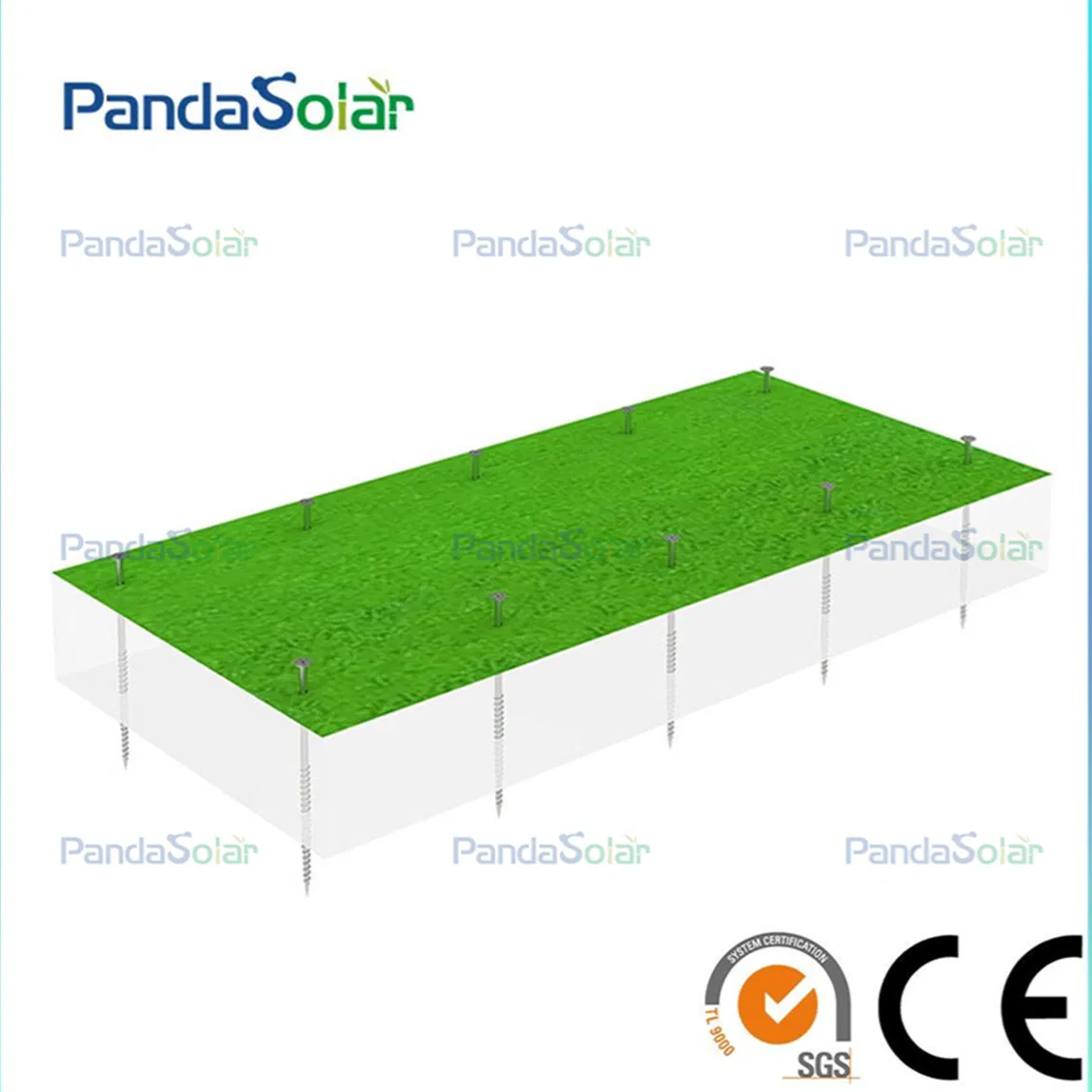

تركيب البراغي الأرضية: الخطوة الأولى هي تركيب البراغي الأرضية لتثبيت بنية الدعامة. يتم حفرها باستخدام معدات متخصصة بعمق كافٍ لحمل وزن النظام.

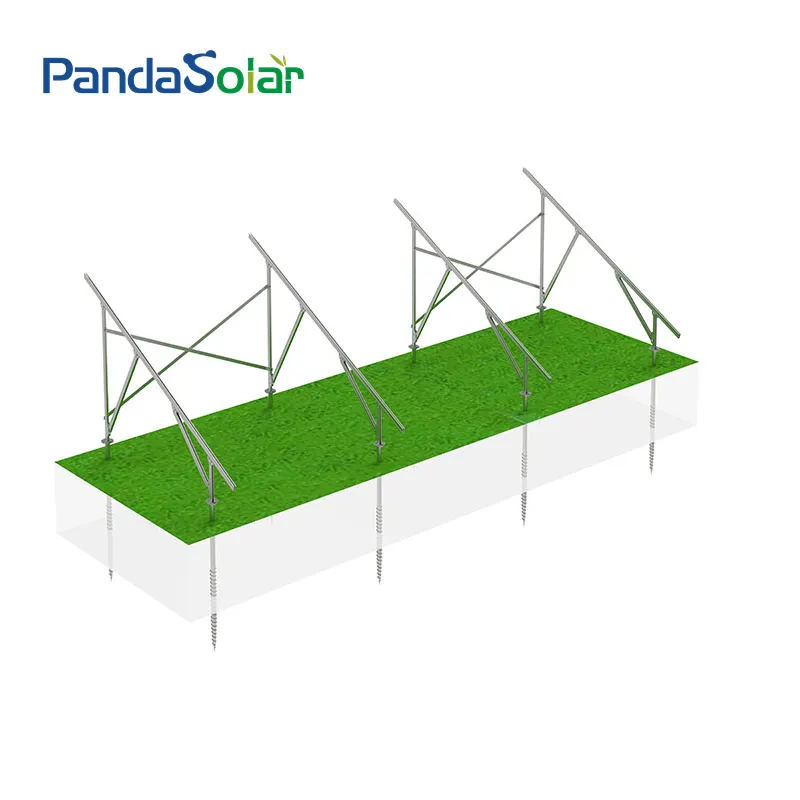

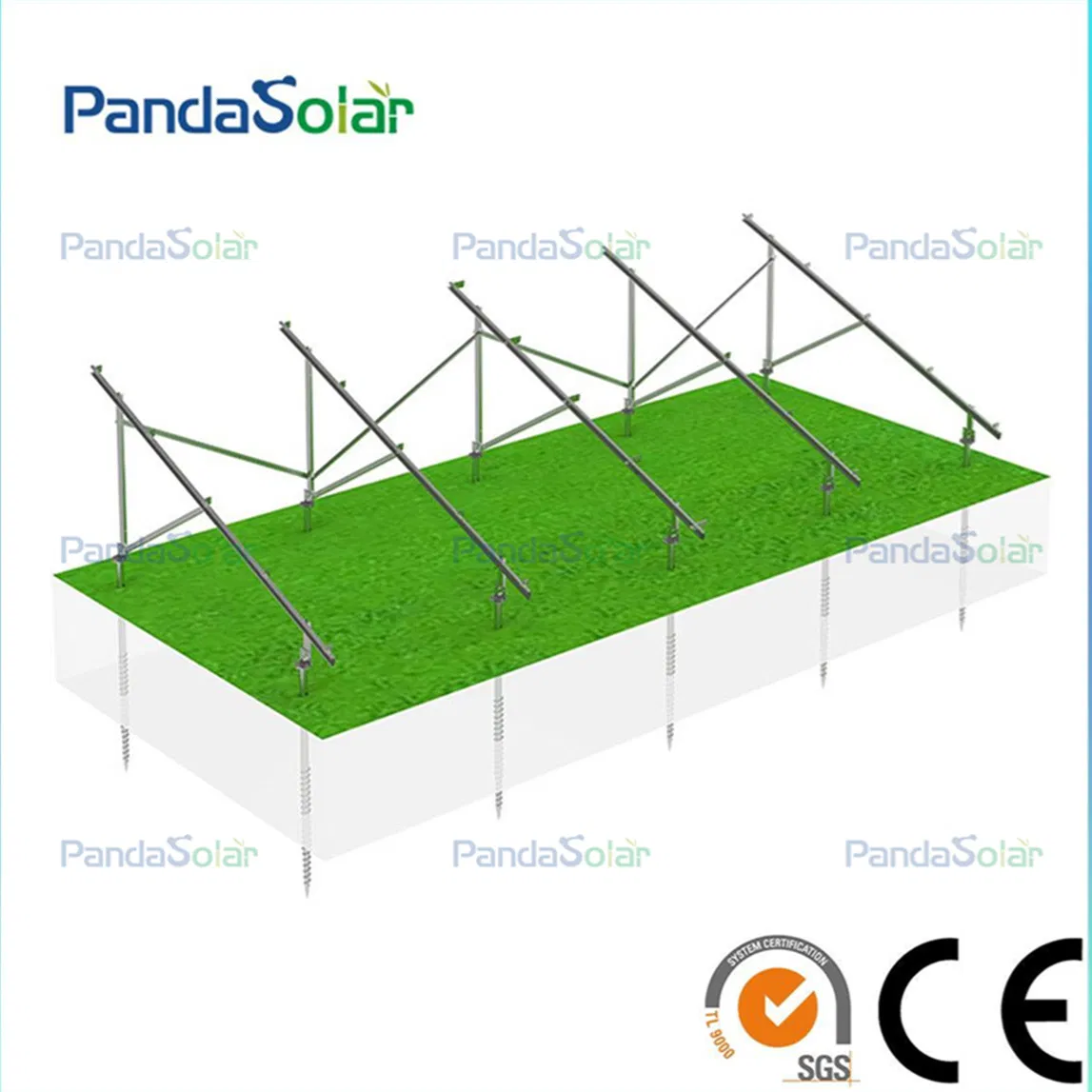

تركيب عمود الدعم القطري والشعاع: يتم تركيب العارضة وعمود الدعم القطري وتوصيلهما باستخدام المسامير والصواميل بإحكام.

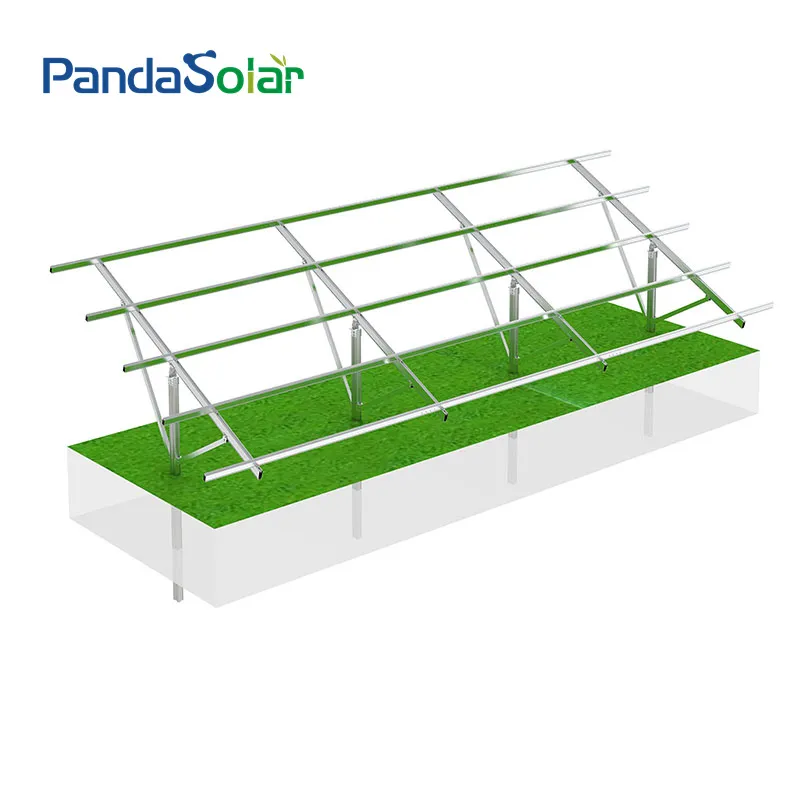

تركيب القضبان: توصيل القضبان التي تدعم الألواح الشمسية بالشعاع باستخدام الأقواس والمسامير مع التأكد من استوائها.

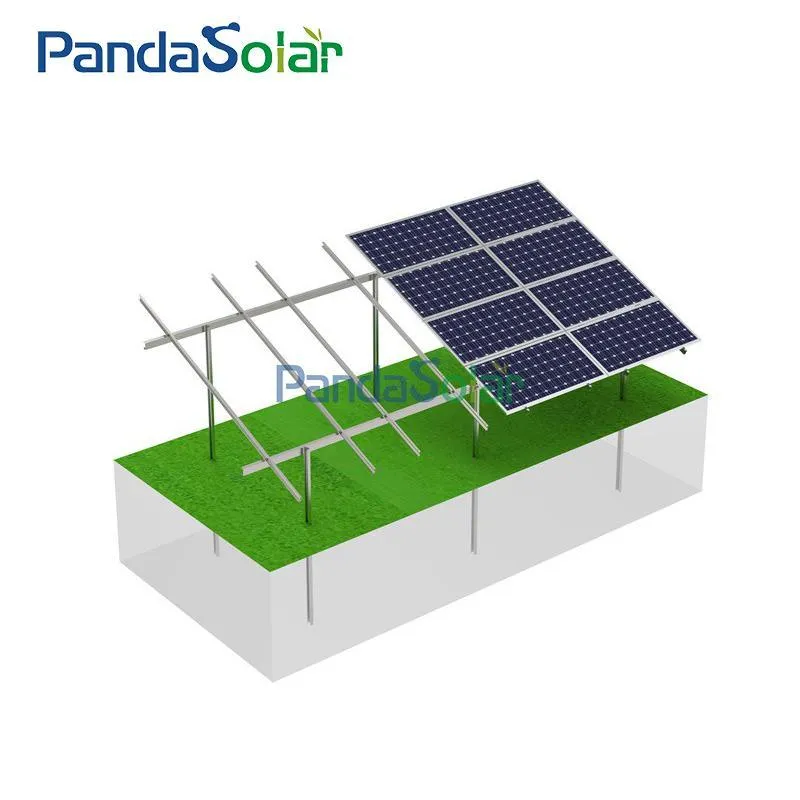

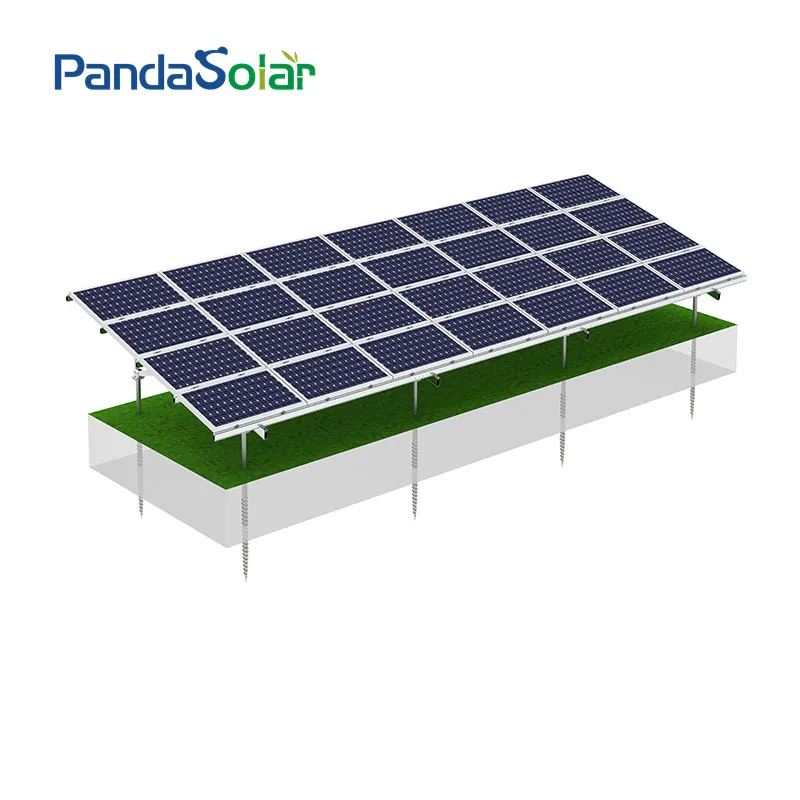

تركيب الألواح الشمسية: تثبيت الألواh بالسكك الحديدية وتوصيلها على التوالي أو التوازي حسب متطلبات النظام.
| المادة | الهيكل: مكونات الصلب HDG: HDG وAI6005-5 (مطلي بطبقة من الأكسيد) |
| التطبيق | المنشآت التجارية والسكنية |
| زاوية الإمالة | 0-60° |
| سرعة الرياح | 0-60 م/ثانية |
| حمولة الثلج | 0-150 سم |
| الخلوص من الأرض | 0-1م |
| معيار التصميم | AS/NZS 1170، DIN 1055، JIS C8955: 2017، IBC 2009 |
| الضمان | 12 سنة |

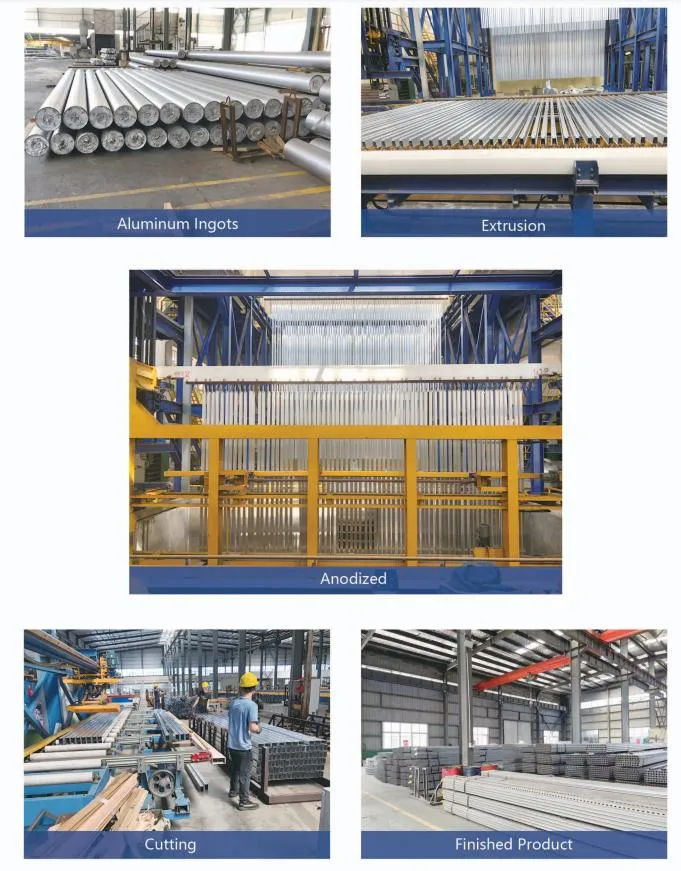

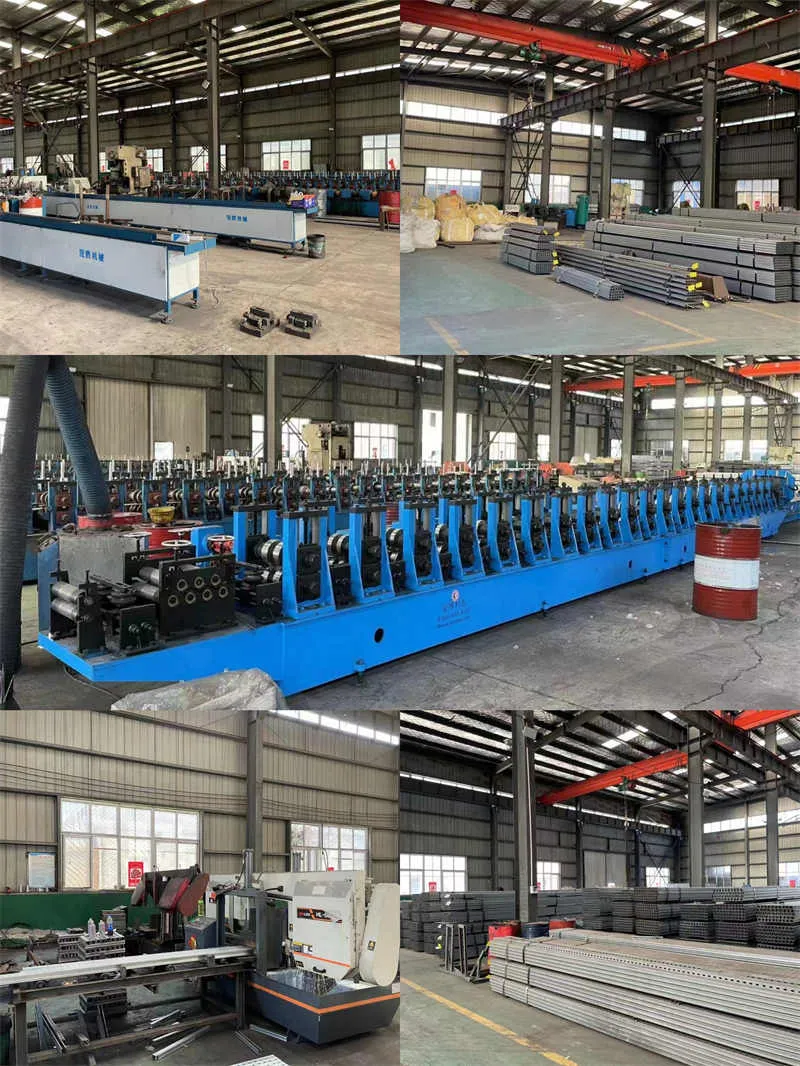

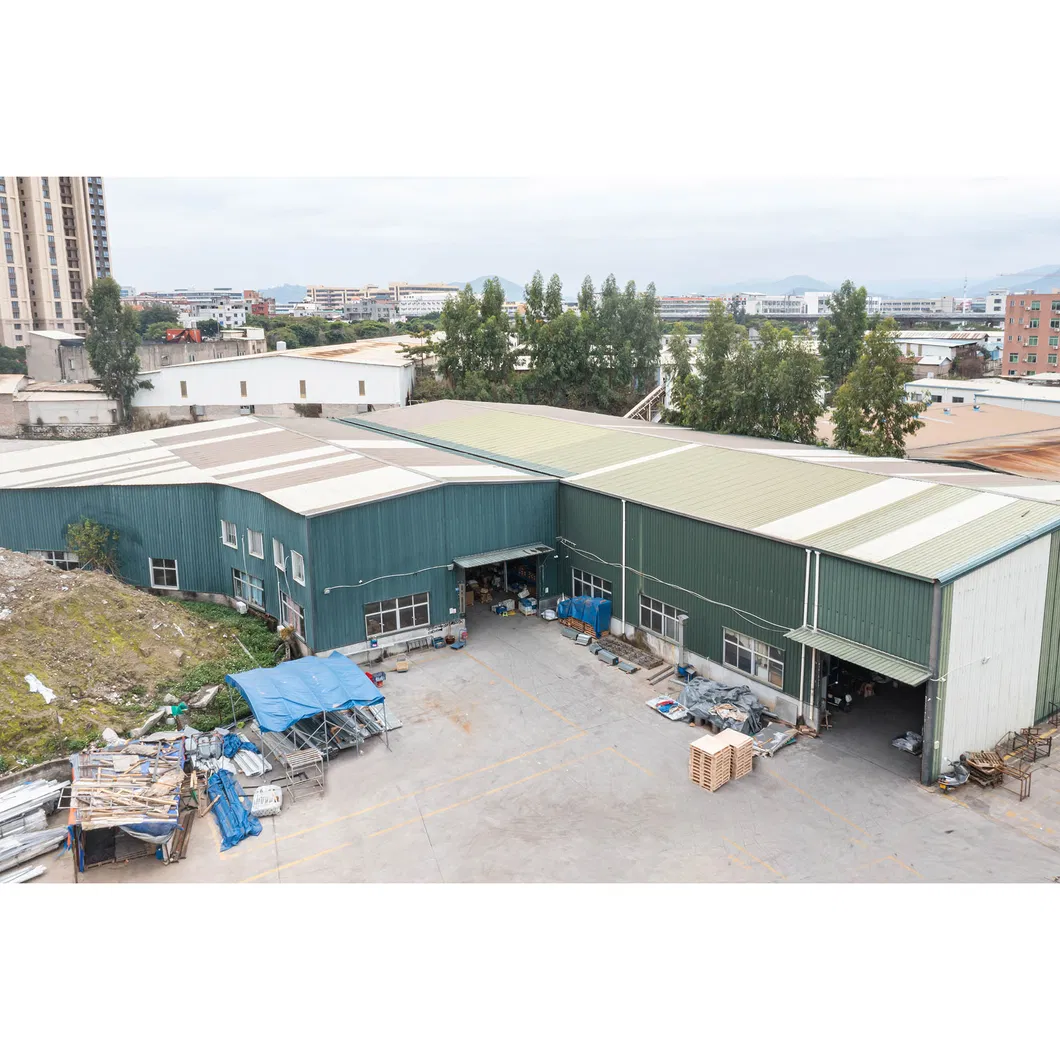

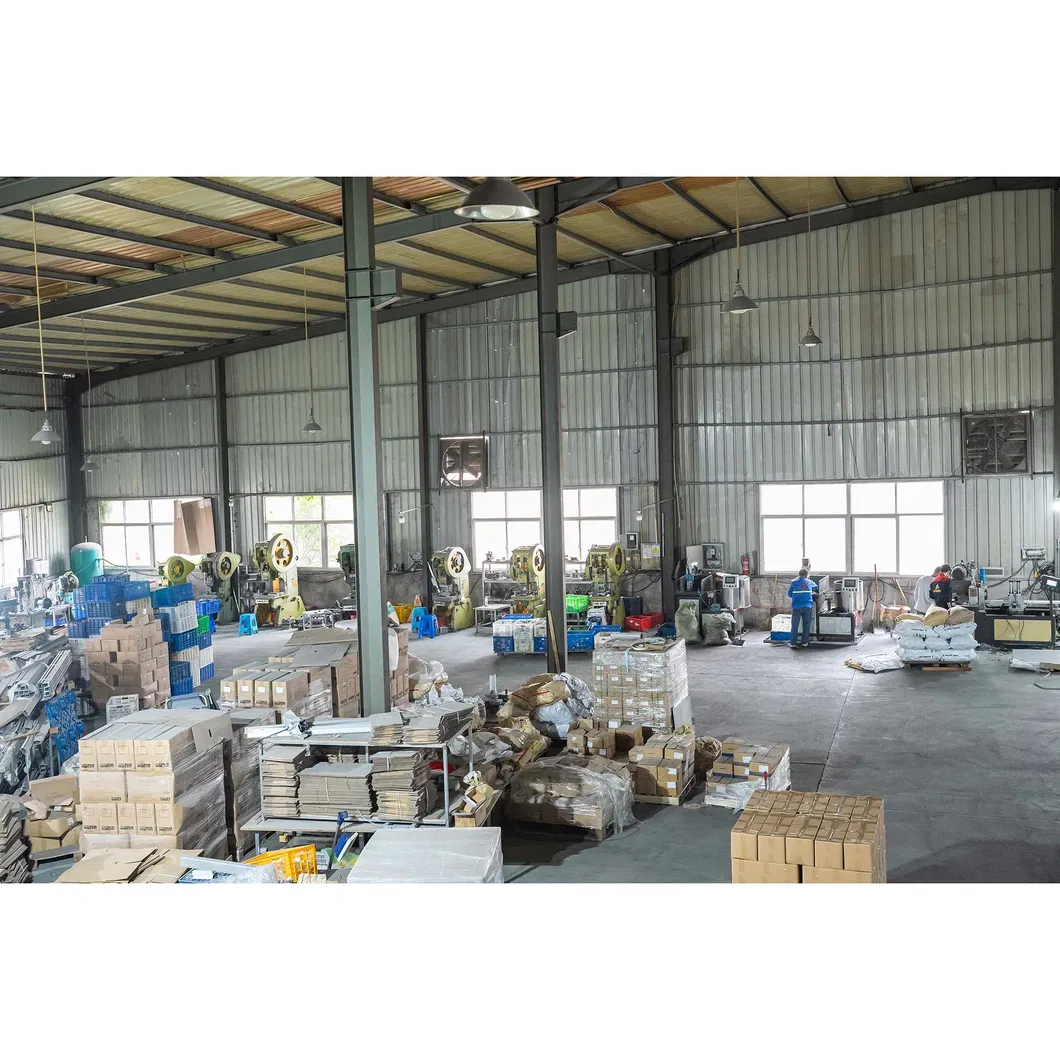

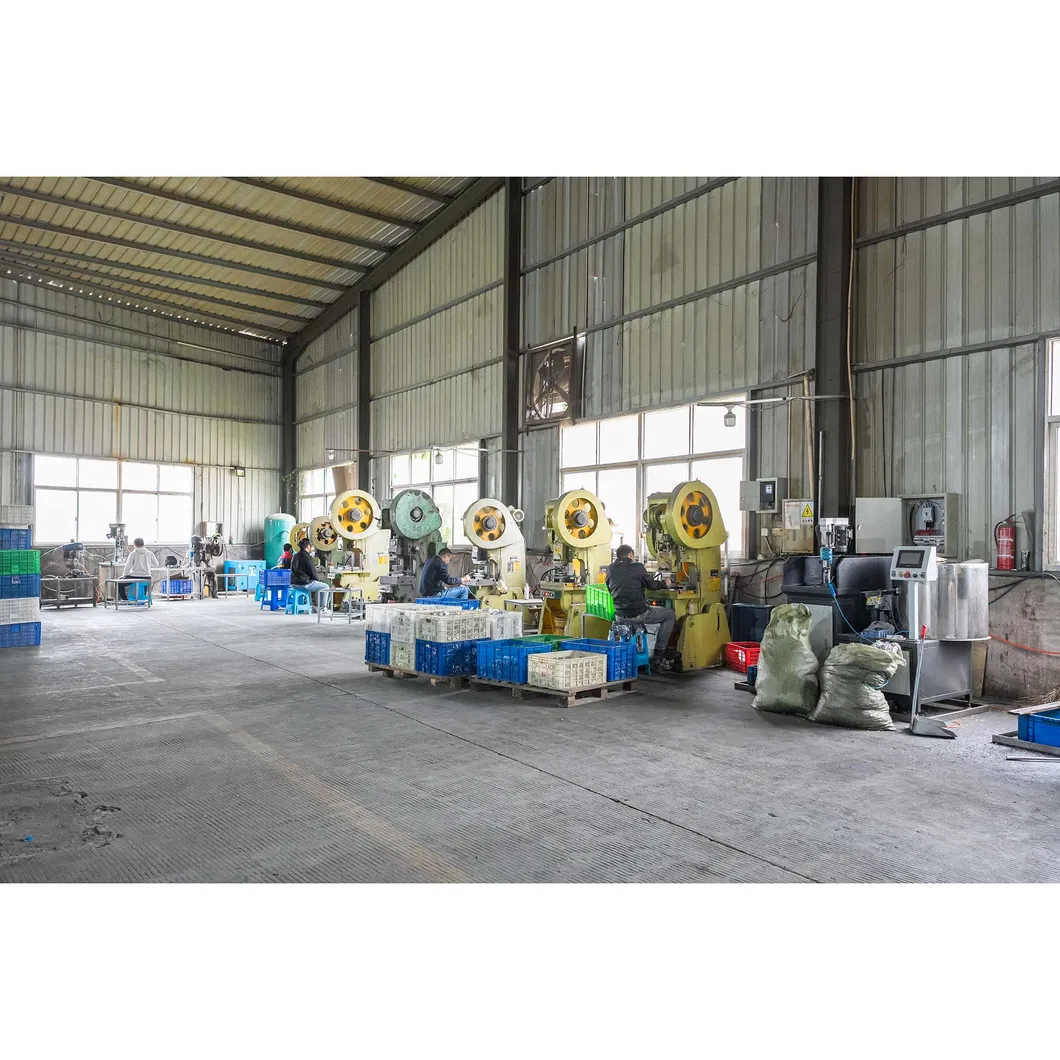

ورشة عمل مواد الألومنيوم والصلب:
نمتلك ورش عمل متخصصة لمعالجة الألومنيوم والصلب تشمل القطع، الحفر، الختم، والتزوير. بفضل 6 خطوط إنتاج، يمكننا إنتاج ما بين 40 إلى 50 مللي واط شهرياً لتلبية احتياجات المشاريع المختلفة بدقة عالية.
